Nákupný košíkSTR15
|
|
|
jednoduchý strmeň určený pre uchytenie trubky alebo ramena na stožiar alebo trubku .
.
.

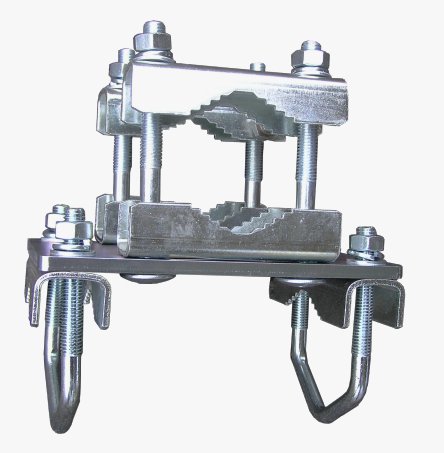

Strmeň STR15 je určený pre bežné aplikácie kde sa vyžaduje spoľahlivé uchytenie trubky alebo ramena na stožiar. Od STR14 sa líši iba tým, že namiesto dvoch úchytiek VB so žralokmi Z3 sú použité dve dvojice žralokov Z3 so skrutkami M8x90 DIN603 závit 52mm, priemer uchytenia sa tým zvýši na 48mm.
..
,
uchytenie na stožiar (mm) | od 27 do 48 |
uchytenie trubky (mm) | od 27 do 42 |
veľkosť otvorov v plechu (mm) | 8x (8,5 x 8,5) |
hmotnosť (kg) | 1,15 |
povrchová úprava | galvanický zinok |
.

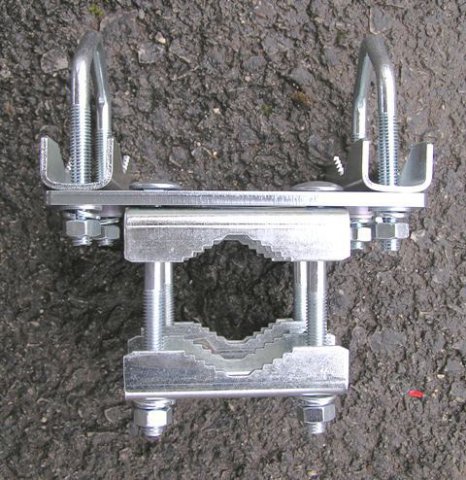

STR15 - zostava :
.
plech 4 ( 81 x 140 x 5mm ) | 1ks |
žralok Z3 | 4ks |
| úchytka VB | 2ks |
skrutka M8x90 DIN603 závit 52mm | 4ks |
. + príslušné podložky a matice
.
« Späť
Fotogaléria - STR15
 |
 |
 |
 |

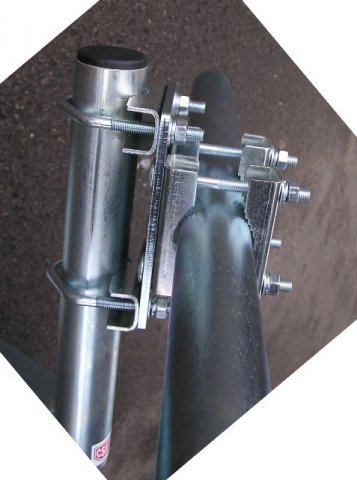

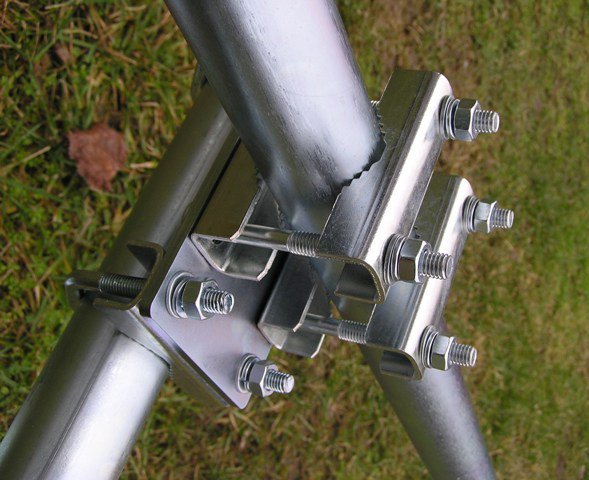

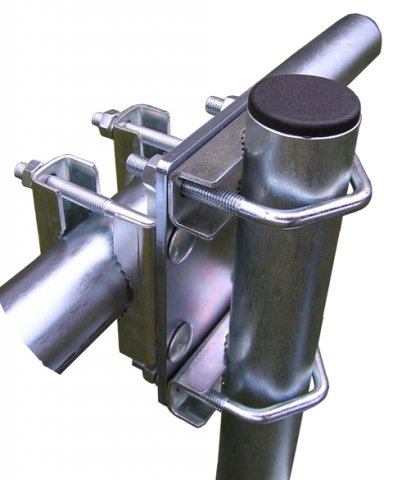

| uchytenie trubky TPM na stožiar ST1500 | aplikácia STR15 |
