Nákupný košíkKS1M-X + 2x Z5V105
Konzola sa dodáva s dvomi dvojicami strmeňov Z5V105 / v cene zahrnuté ! / pomocou ktorých je možné konzolu uchytiť na stožiar alebo trubku s priemerom max. 90mm . Mechanickú pevnosť medzi prírubou a trubkou zabezpečujú tri navarené trojuholníky.
V prípade záujmu je možné dodať namiesto dvoch Z5V105 :
dve dvojice 2Z5 ( skrutky DIN933 M10 x 180 celozávit - verzia B ) alebo
dve dvojice 2Z5M ( skrutky DIN603 M10x180, závit 95mm - verzia C ) alebo
dve dvojice 2Z5M-80 ( skrutky DIN603 M10x140 , závit 80mm - verzia D )
Možnosti uchytenia konzoly na stožiar pre jednotlivé verzie sú uvedené v tabuľke.
.
Upozornenie : ak v objednávke v poznámke neuvediete verziu úchytu bude Vám vyexpedovaná konzola verzia A.
,
verzia | úchyt | priemer stožiara | cena |
A | 2ks strmeň Z5V105 | 42 až 90mm | 39,75€ |
B | 2ks dvojica 2Z5 | 27 až 90mm | 46,75€ |
C | 2ks dvojica 2Z5M | 40 až 90mm | |
D | 2ks dvojica 2Z5M-80 | 27 až 70mm |
odsadenie OD (mm) | 250 |
priemer trubky (mm) | 60 |
dĺžka trubky (mm) | 315 |
otvory pre uchytenie (mm) | 4x Ø11 |
rozmery príruby (mm) | 130x130x3 |
hmotnosť (kg) | 4,01 |
povrchová úprava | galvanický zinok |
Fotogaléria - KS1M-X + 2x Z5V105
 |
 |
 |
 |

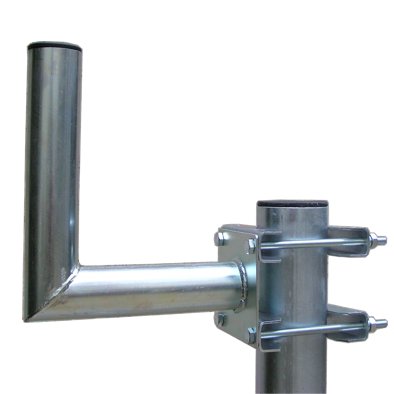

| detail príruby KS1M-X so strmeňmi Z5V105 | pre montáž KS1M-X môžeme použiť aj dvojice 2Z5M alebo 2Z5M-80 | KS1M-X + 2x 2Z5 ( skrutky DIN933 M10x180 celozávit ) | KS1M-X na stojane STM1500 ( priemer 89mm ) |
 |
|||

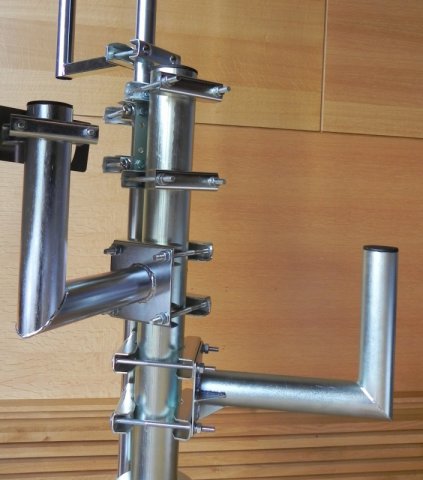

| aplikácia KS1M-X a KS3M-X ( uchytenie pomocou 2Z5 ) |
