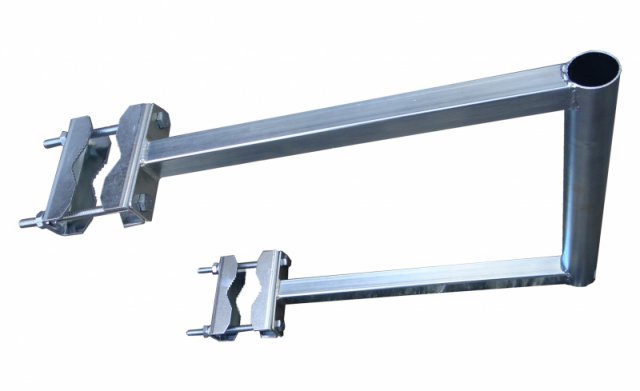

KB450-400 + 2x2Z5
konzola určená pre montáž na stožiar alebo trubku ( jednoduché aplikácie ) s požadovaným odsadením
Konzola sa dodáva s dvomi dvojicami strmeňov 2Z5 / v cene zahrnuté ! / pomocou ktorých je možné konzolu uchytiť na stožiar alebo trubku s priemerom max. 90mm .
V prípade záujmu je možné dodať namiesto dvoch 2Z5 :
dva strmene Z5V105 ( V105 + žralok Z5 - verzia A ) alebo
dve dvojice 2Z5M ( skrutky DIN603 M10x180, závit 95mm - verzia C ) alebo
dve dvojice 2Z5M-80 ( skrutky DIN603 M10x140 , závit 80mm - verzia D )
Možnosti uchytenia konzoly na stožiar pre jednotlivé verzie sú uvedené v tabuľke.
.
Upozornenie : ak v objednávke v poznámke neuvediete verziu úchytu bude Vám vyexpedovaná konzola verzia B ( verzia A je lacnejšia ) .
,
verzia | úchyt | priemer stožiara | cena |
A | 2ks strmeň Z5V105 | 42 až 90mm | |
B | 2ks dvojica 2Z5 | 27 až 90mm | |
C | 2ks dvojica 2Z5M | 40 až 90mm | |
D | 2ks dvojica 2Z5M-80 | 27 až 70mm |
.
odsadenie OD (mm) | 450 |
priemer trubky (mm) | 42 |
dĺžka trubky (mm) | 400 |
rozmery jakla (mm) | 30 x 30 |
otvory pre uchytenie (mm) | 4x Ø11 |
rozmery príruby (mm) | 35 x 130 x 3 |
hmotnosť (kg) | 3,795 |
povrchová úprava | galvanický zinok |
Fotogaléria - KB450-400 + 2x2Z5
detail uchytenia na trubku TPM | detail uchytenia na trubku TPM |
