Nákupný košík20RFM5 tieniaci kryt pre Nanostation M5
|
|
|
► účinne potláča rušiace signály v rozsahu 5 až 20dB mimo oblasť hlavného vyžarovacieho laloku
► zúži hlavný vyžarovací lalok ( pre pokles signálu o ± 3dB ) na hodnotu 34° ,
NanoStation M5 bez tieniaceho krytu má hlavný vyžarovací lalok cca 45°
► mierne zvýši zisk v hlavnom vyžarovacom laloku o 0,5 až 1,8dBi
► chráni zariadenie pred účinkami vonkajšieho prostredia, predlžuje jeho životnosť
► zabezpečí lepší odstup signálu od šumu a nárast výkonu zariadenia NanoStation M5
► držiak TK umožňuje nastavenie elevácie v rozsahu až 50° ( -10° až + 40° )
► pri výmene zariadenia nie je nutná kompletná demontáž , nastavenie elevácie a azimutu ostane zachované ( nie je nutná demontáž držiaka TK )
► okolie nie je „zamorené“ odrazmi od lesklého povrchu ( TK Excelent je vyrobený z matného nerezového plechu )
Parametre 20RFM5 pre NanoStation M5 ( výrobca UBNT ) sú dokladované merací protokolom VÚS B.Bystrica
( číslo protokolu 79/608/2014/LRB(R)_Eng )
v cene tieniaceho krytu je zahrnutý aj držiak
( DM60 alebo DV85, v objednávke uveďte, prosím, požadovanú variantu )
DM60 montáž na trubku od 27 do 52mm
DV85 montáž na trubku od 32 do 70mm
Fotogaléria - 20RFM5 tieniaci kryt pre Nanostation M5
 |
 |
 |
 |

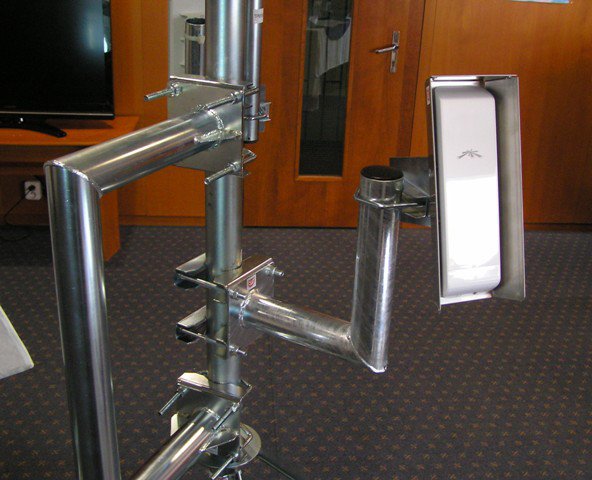

| verzia s držiakom DV85 , uchytenie na stojan s priemerom 60mm | |||
 |
 |
 |
 |
| držiak DM60 pre 20RFM5 | detail nitovania v rohoch krytu | ||
 |
 |
 |
 |
| detail uchytenia na trubku TPX ( priemer 60mm ) | pohľad zhora ( držiak DV85 ) | verzia s DV85 | |
 |
 |
 |
 |
| detail uchytenia držiaka na kryt | detail uchytenia | meranie parametrov 20RFM5 v anechoidnej hale VUS B.Bystrica | meranie parametrov Nanostation M5 v anechoidnej hale VUS B.Bystrica |
 |
|||
| verzia s DV85 - aplikácia na KS1M-X |
